Tercera parte de este tutorial donde explicamos a nuestros alumnos de diseño de moda cómo crear una Ficha Técnica de diseño de vestuario usando varios programas de diseño. Anteriormente habíamos ordenado la información en forma de boceto y habíamos distribuido la información en tablas, ahora procederemos a crear los dibujos que necesitamos. Para ello usaremos Adobe Illustrator y los montaremos posteriormente en InDesign.
1. Creamos el documento de Illustrator y colocamos e incrustamos la imagen del boceto. Lo convertimos en capa plantilla. Creamos una nueva capa para las guias y otra para el dibujo.
Colocamos en una capa plantilla el boceto a dibujar
2. Dibujamos con la pluma la mitad del modelo.
Incorporamos detalles a la mitad del dibujo
3. Reflejamos el modelo sobre la guía. Unimos las mitades y modulamos el trazo.
Usamos «Refejar» para completar el trajeDetalle de trazos moduladosDetalle de los volantes
4. Copiamos el Frontal para crear el Posterior: espalda, pinzas, cremallera, mangas y corte recto.
Duplicamos para hacer el modelo posteriorModificamos el reverso: espalda, pinzas, mangas y cremallera
5. Creamos el detalle del volante a partir de círculos concéntricos y modificaciones del trazado.
Volante con trazos modulados
6. Una vez creado todo el dibujo en plano, lo copiamos y lo pegamos en su correspondiente página de InDesign y añadimos el texto con los estilos creados. También hemos usado líneas con puntas de flecha para las indicaciones.
Añadimos el texto al dibujo en plano
7. Creamos de igual manera los patrones en Illustrator, y los pegamos y les añadimos texto.
Despiece de los patrones con Adobe IllustratorAñadimos el texto al despiece del patronaje
Sólo nos queda colorear el figurín con Photoshop, que veremos en la siguiente entrada.
La segunda entrada en la que mostramos los pasos a seguir para crear una Ficha Técnica de Diseño de Moda.
Una vez tenemos clara la información que queremos usar y como distribuirla (ver entrada anterior), elegimos el software que vamos a utilizar. Lo aconsejable es usar Adobe InDesign.
Vamos a empezar creando las tablas de información de nuestra Ficha Técnica de Moda.
Opción 1. Creación de la Ficha Técnica usando InDesign.
1. Creamos un documento A3 apaisado con 3 páginas y sin usar la opción páginas opuestas. Es recomendable usar 2 columnas para distribuir mejor la información.
2. Creamos cajas de texto e insertamos tablas con la cantidad de filas y columnas necesarias.
Insertamos la tabla en Marco de TextoCreación de Tabla
3. Escribimos la información en las celdas. A continuación Combinamos y distribuimos las celdas como hemos explicado en clase y damos formato al texto y a las tabla. Los estilos de texto usados son los mostrados en la siguiente imagen, y los grosores de líneas de 0,75 puntos para los bordes y 0,25 puntos para las líneas internas.
Tabla de datos de Ficha Técnica, sin y con formatoEstilos utilizados en Ficha TécnicaTabla de Materiales sin y con formatoTabla en Indesign sin y con formatoTabla de Costes sin y con formato
4. Colocamos las tablas en su lugar.
Ficha Técnica: Tablas acabadas
Opción 2. Combinar Indesign y Adobe Illustrator
Si preferimos hacer el montaje final en Illustrator, podemos crear las tablas en InDesign, que es más sencillo, y copiarlas y pegarlas en Illustrator. A veces nos da un problema al hacer esto: Algunos textos se convierten en trazados vectoriales y no se pueden editar.
Documento A3 en Illustrator con Lineas Guía para Ficha TécnicaTablas creadas en InDesign copiadas en Illustrator
Opción 3. Creación de la Ficha Técnica en Illustrator
Como Illustrator no permite el uso de tablas, solo de distribuir las cajas de texto en filas y columnas, debemos crear las tablas «a mano», esto es, crear líneas, agruparlas, y escribir y colocar el texto independientemente.
Esta opción es mucho más difícil y lenta. Recomendamos usar la Cuadrícula y la opción «Ajustar a Cuadrícula»
Creamos una línea del tamaño deseadoDuplicamos la líneaCreamos el resto de líneasCambiamos el grosor a las líneas, movemos la superior e insertamos fondo grisTabla de datos final en Illustrator
En la siguiente entrada podemos ver cómo realizar los dibujos en plano para incorporarlos a la Ficha técnica. Pulsar aquí para ir a la entrada.
Un requerimiento muy importante para el Diseño de Moda es realizar la Ficha Técnica de la prenda.
Vamos a crear una Ficha Técnica partiendo de los bocetos realizados por la alumna Isabel Lebrero, estudiante del Ciclo de Estilismo de Indumentaria de la Escuela de Arte de Cádiz durante el curso 2010-11.
Lo primero es tener claro qué queremos realizar, y para ello usamos el boceto a mano que realizó la alumna para en sucesivas clases realizar los diseños usando el ordenador, con la suite de Adobe.
El documento va a constar de tres páginas:
La primera muestra los Geometrales y Especificaciones de Costura, Figurín, y Dibujo en Plano con anverso y reverso de la prenda y detalles si fuese pertinente.
La segunda ficha sería el Despiece, donde mostramos las piezas de las que estaría compuesta la prenda.
La tercera ficha sería de Costes, donde especificamos los materiales y tejidos que necesitamos para la confección de la prenda y su coste.
A continuación mostramos el dibujo a mano que realizó Isabel Lebrero, que usaremos de base para digitalizar nuestra ficha Técnica.
La cuarta práctica de maquetación consiste en diseñar un libro de canciones de las dos opciones entregadas en clase.
Objetivos que se deben cumplir obligatoriamente:

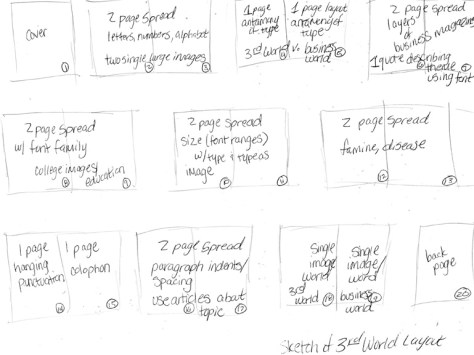

1. Entregar una planificación general de todo el libro, con las páginas en miniatura por pliego, numeradas, e indicando contenido, de un modo similar al mostrado en la imagen superior. Se puede hacer a mano o con software apropiado. Entrega: Lunes 13 de Febrero de 2012.
2. Entregar una prueba impresa a tamaño real de un pliego con los estilos tipográficos apropiados y mostrando claramente la retícula base utilizada. Puede ser en blanco y negro. Entrega: Lunes 13 de Febrero de 2012.
3. Diseñar de un modo apropiado, con integridad y profesionalidad el proyecto elegido, a doble página y sangrado de 2 mm. Se debe incluir un índice a modo de tabla de contenido al principio.
4. Deben usarse páginas maestras, estilos de texto y que las imágenes sean CMYK a 300 ppp.
5. La entrega será empaquetada correctamente para impresión, cuidando especialmente nombrar los archivos, y un PDF de alta calidad, en pliego y marcas de registro.
Otras opciones puntuables:
1. Diseñar la cubierta, incluido lomo, en otro archivo. Se pueden utilizar tintas planas.
2. Incluir índices alfabéticos al final de la obra.
3. Uso de otros elementos editoriales: portada, portadilla, créditos, etc.
La fecha de entrega es el Jueves 23 de Febrero de 2012.
A continuación mostramos algunas aplicaciones del logotipo realizado para los restaurantes en la colaboración entre alumnos de los ciclos de Interiores y Diseño Gráfico. Como siempre, hacer clic para ampliar.
La nueva exposición de nuestro centro es una recopilación de los proyectos y obras finales del curso pasado. Esta es la nota de prensa:
EXPOSICION : EL PROYECTO Y LA OBRA FINAL
La Escuela de Arte de Cádiz, siguiendo con el programa de actividades para su promoción en la ciudad, inaugura el martes 15 de marzo, a las siete y media de la tarde, una nueva exposición, esta vez dedicada al proceso que han de realizar los alumnos: el Proyecto-Obra Final .
La cualificación profesional en los Ciclos Formativos se culmina con la superación de un último módulo denominado Proyecto Final para los Ciclos de Grado Superior y Obra Final para los de Grado Medio.
En ambos casos, los alumnos habrán de acreditar el dominio de los conocimientos y métodos científicos para el ejercicio de su futura profesión, es decir, se los pondrá a prueba con un ejercicio global semejante al que cualquier empresa o institución pudiera plantearles en el marco de sus posibilidades. Así el Proyecto y la Obra Final consta de una parte teórica, la Memoria, en la que se contempla cuestiones estilísticas, legislativas y económicas. Así como de otra práctica, donde presentan planos, maquetas, bocetos, diseños, etc. Por último, se defiende de forma pública, oral y frente al Tribunal, su trabajo.
La exposición se compone de una serie de paneles informativos que muestran el proceso práctico y creativo que se realiza. Desde que se acomete el planteamiento inicial y los primeros bocetos, al propio desarrollo de cada especialidad y su resultado último. En algunos proyectos se complementa con la pieza final o prototipo del proyecto.
Esta exposición es por tanto una muestra de la capacitación de los alumnos de nuestra Escuela para enfrentarse al mundo laboral y una demostración fehaciente de sus habilidades técnicas y criterio artístico.
Me gustaría desde aquí felicitar doblemente: Al centro por mostrar (por fin) lo que se hace en esta Escuela, ya que los alumnos lo merecen, por talento, ilusión y esfuerzo. Tambien me siento orgulloso de los compañeros que han diseñado los paneles, ya que este tipo de iniciativa es nueva en Cádiz, y ha habido de todo, pero al final el tiempo pone a cada uno en su sitio, y se nota la profesionalidad de unos, y la simple gana de aparentar de otros.
De hecho, hay algunos fallitos en la impresión, cortes, desplazamientos, cajas de texto que desaparecen, pero bajo mi punto de vista, nada comparado con lo que en mi opinión es la mejor exposición que se ha realizado en el centro.
Y de muestra, un par de botones: dos de los paneles de Gráfica Publicitaria:
La práctica final de Maquetación de Gráfica Publicitaria fué diseñar un libro de canciones de Joaquín Sabina… Sus palabras evocaron a los alumnos diseños cálidos y texturizados.
El ejercicio final de la Unidad Didáctica 4, Maquetación con InDesign consiste en diseñar un libro de canciones. Cuando el tema propuesto es sobre uno de los grupos más míticos de la historia del Rock, Pink Floyd, las posibilidades expresivas se multiplican gracias a la fuerte carga gráfica que estos artistas depositaban en cada uno de sus discos. A nivel personal el diseño de Gerald Scarfe de el muro, que disfruté desde muy joven, marcó mi carrera hacia el mundo del diseño y la ilustración.
Aunque lo ideal sería subir las prácticas de los alumnos a issuu, aquí tenemos algunos ejemplos de páginas de este ejercicio. Todos de 2º curso del Ciclo de Gráfica Publicitaria de la Escuela de Arte de Cádiz:
La segunda práctica de la Unidad Didáctica 4: Maquetación consiste en el diseño de un libro de recetas de cocina del genial Karlos Arguiñano. No son muchas recetas, y el objetivo es controlar las páginas maestras, texto e imágenes, y adaptarlo a las normas compositivas y comunicativas de una publicación impresa.
Muchas veces, los diseñadores necesitamos usar «texto falso» en procesos de diseño. La tradición desde hace 500 años es utilizar el «Loren Ipsum», que aunque se supone que es texto aleatorio en latín, en realidad proviene de «Finnibus Bonorum et Malorum» (Los Extremos del Bien y El Mal) de Cicero, escrito en el año 45 a.C.
Pues desde este útil enlace podemos generar tantos párrafos de Loren Ipsum como queramos. Además, podemos conocer un poquito más de la historia y del uso de esta peculiar frase.
Me gustan las revistas desde pequeño, y en los tiempos veraniegos, es común ver tostarse a los paisanos leyendo alguna tan ricamente en la playita…
Pues parece que es otra de nuestras deliciosas costumbres que tienen los dias contados! Todo el mundo conoce YouTube, que ha dado pie a multitud de contenidos del tipo «You…muchascosas»… Hoy presentamos YouKioske, web en la que puedes leer casi todas las publicaciones del mundo gratis: Periodicos, revistas, comics, etc.
Categoria informática, por ejemplo…
Impresionante y recomendable, pero no me veo llevandome el ipad a la playa, que quereis que os diga…
Felices vacaciones y cuidaico con las medusas!
