Cómo crear una Ficha Técnica de Diseño de Moda 3: Dibujo

Tercera parte de este tutorial donde explicamos a nuestros alumnos de diseño de moda cómo crear una Ficha Técnica de diseño de vestuario usando varios programas de  diseño. Anteriormente habíamos ordenado la información en forma de boceto y habíamos distribuido la información en tablas, ahora  procederemos a crear los dibujos que necesitamos. Para ello usaremos Adobe Illustrator y los montaremos posteriormente en InDesign.

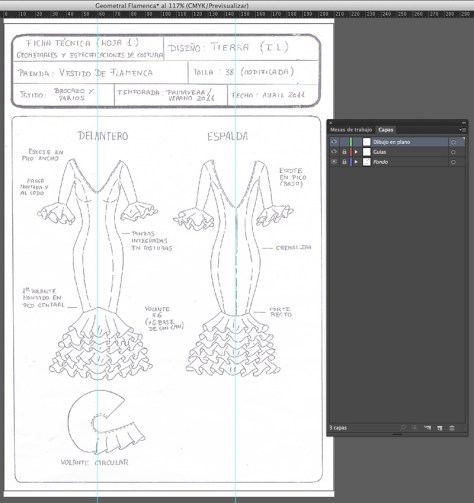

1. Creamos el documento de Illustrator y colocamos e incrustamos la imagen del boceto. Lo convertimos en capa plantilla. Creamos una nueva capa para las guias y otra para el dibujo.

Dibujo en Plano de Traje de Flamenca

Colocamos en una capa plantilla el boceto a dibujar

2. Dibujamos con la pluma la mitad del modelo.

Dibujo en Plano de Traje de Flamenca

Incorporamos detalles a la mitad del dibujo

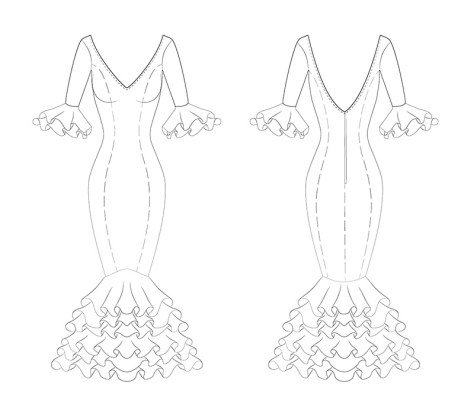

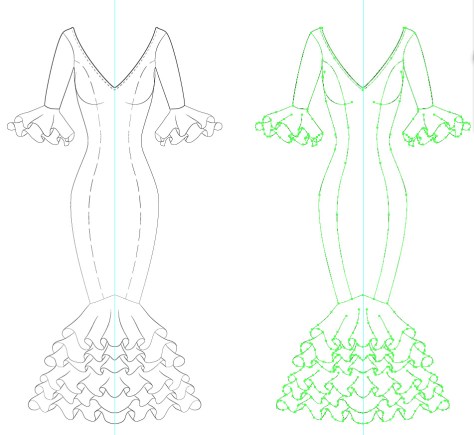

3. Reflejamos el modelo sobre la guía. Unimos las mitades y modulamos el trazo.

Dibujo en Plano de Traje de Flamenca

Usamos “Refejar” para completar el traje

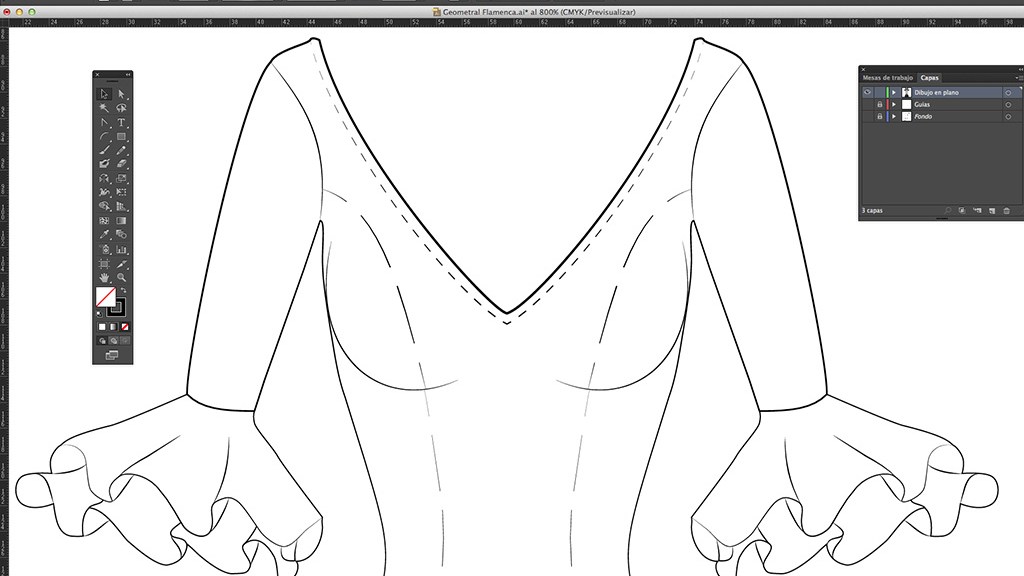

Dibujo en Plano de Traje de Flamenca

Detalle de trazos modulados

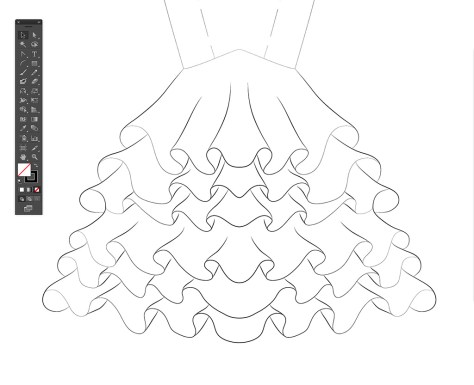

Dibujo en Plano de Traje de Flamenca

Detalle de los volantes

4. Copiamos el Frontal para crear el Posterior: espalda, pinzas, cremallera, mangas y corte recto.

Dibujo en Plano de Traje de Flamenca

Duplicamos para hacer el modelo posterior

Dibujo en Plano de Traje de Flamenca

Modificamos el reverso: espalda, pinzas, mangas y cremallera

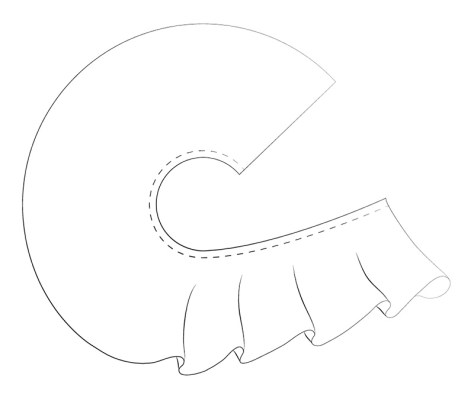

5. Creamos el detalle del volante a partir de círculos concéntricos y modificaciones del trazado.

Dibujo en Plano de Traje de Flamenca

Volante con trazos modulados

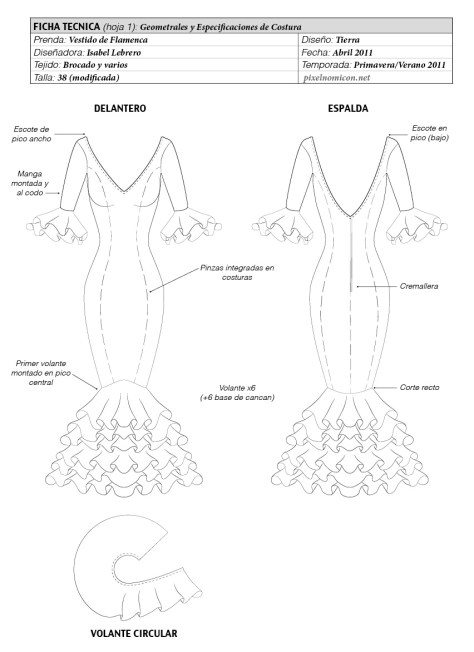

6. Una vez creado todo el dibujo en plano, lo copiamos y lo pegamos en su correspondiente página de InDesign y añadimos el texto con los estilos creados. También hemos usado líneas con puntas de flecha para las indicaciones.

Dibujo en Plano de Traje de Flamenca

Añadimos el texto al dibujo en plano

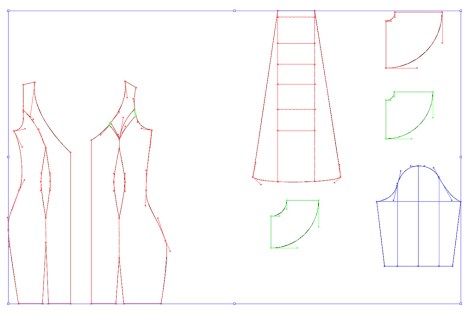

7. Creamos de igual manera los patrones en Illustrator, y los pegamos y les añadimos texto.

Dibujo en Plano de Traje de Flamenca

Despiece de los patrones con Adobe Illustrator

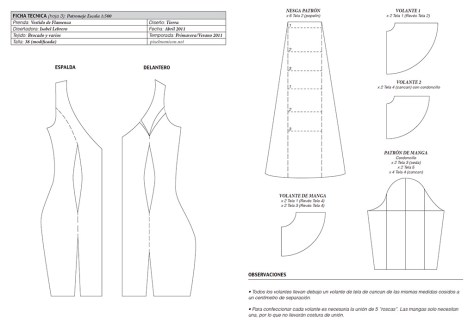

Patronaje en ficha técnica

Añadimos el texto al despiece del patronaje

Sólo nos queda colorear el figurín con Photoshop, que veremos en la siguiente entrada.
