Algunos ejemplos de Fichas técnicas de moda, realizadas con Adobe Illustrator y Adobe Indesign por los alumnos de primer curso de Diseño de Moda, asignatura Representación Vectorial, de la Escuela de Arte de Cádiz en el curso 2019-20
…
Ejemplos del ejercicio de Diseño de Ficha Técnica de Moda, con Adobe InDesign.
Tercera parte de este tutorial donde explicamos a nuestros alumnos de diseño de moda cómo crear una Ficha Técnica de diseño de vestuario usando varios programas de diseño. Anteriormente habíamos ordenado la información en forma de boceto y habíamos distribuido la información en tablas, ahora procederemos a crear los dibujos que necesitamos. Para ello usaremos Adobe Illustrator y los montaremos posteriormente en InDesign.
1. Creamos el documento de Illustrator y colocamos e incrustamos la imagen del boceto. Lo convertimos en capa plantilla. Creamos una nueva capa para las guias y otra para el dibujo.
2. Dibujamos con la pluma la mitad del modelo.
3. Reflejamos el modelo sobre la guía. Unimos las mitades y modulamos el trazo.
4. Copiamos el Frontal para crear el Posterior: espalda, pinzas, cremallera, mangas y corte recto.
5. Creamos el detalle del volante a partir de círculos concéntricos y modificaciones del trazado.
6. Una vez creado todo el dibujo en plano, lo copiamos y lo pegamos en su correspondiente página de InDesign y añadimos el texto con los estilos creados. También hemos usado líneas con puntas de flecha para las indicaciones.
7. Creamos de igual manera los patrones en Illustrator, y los pegamos y les añadimos texto.
Sólo nos queda colorear el figurín con Photoshop, que veremos en la siguiente entrada.
La segunda entrada en la que mostramos los pasos a seguir para crear una Ficha Técnica de Diseño de Moda.
Una vez tenemos clara la información que queremos usar y como distribuirla (ver entrada anterior), elegimos el software que vamos a utilizar. Lo aconsejable es usar Adobe InDesign.
Vamos a empezar creando las tablas de información de nuestra Ficha Técnica de Moda.
1. Creamos un documento A3 apaisado con 3 páginas y sin usar la opción páginas opuestas. Es recomendable usar 2 columnas para distribuir mejor la información.

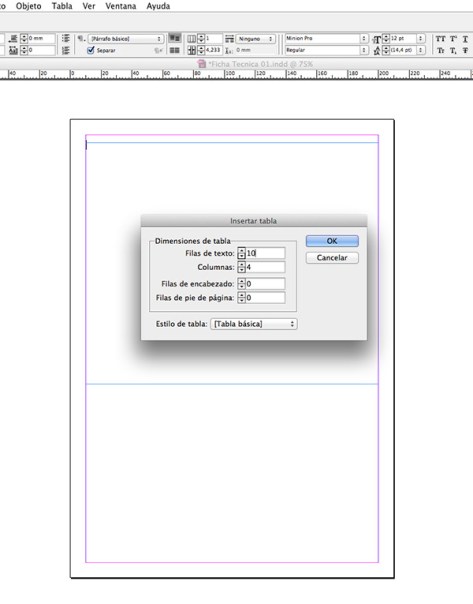

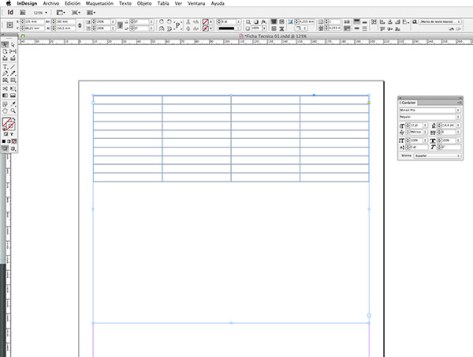

2. Creamos cajas de texto e insertamos tablas con la cantidad de filas y columnas necesarias.

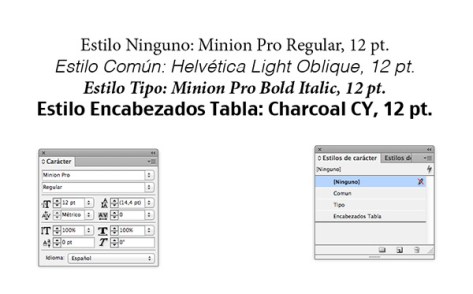

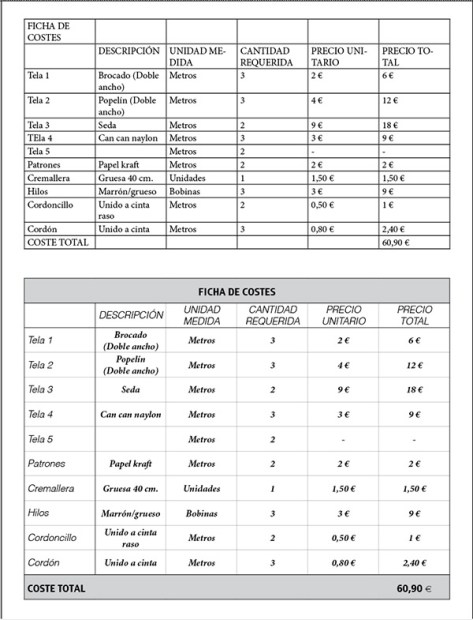

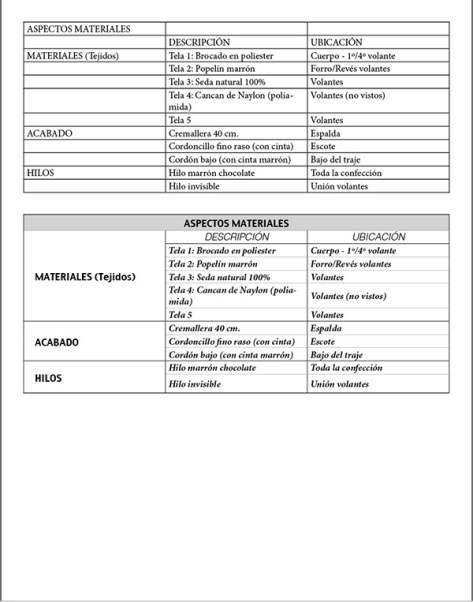

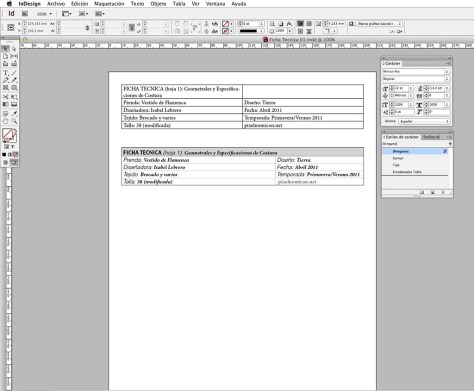

3. Escribimos la información en las celdas. A continuación Combinamos y distribuimos las celdas como hemos explicado en clase y damos formato al texto y a las tabla. Los estilos de texto usados son los mostrados en la siguiente imagen, y los grosores de líneas de 0,75 puntos para los bordes y 0,25 puntos para las líneas internas.

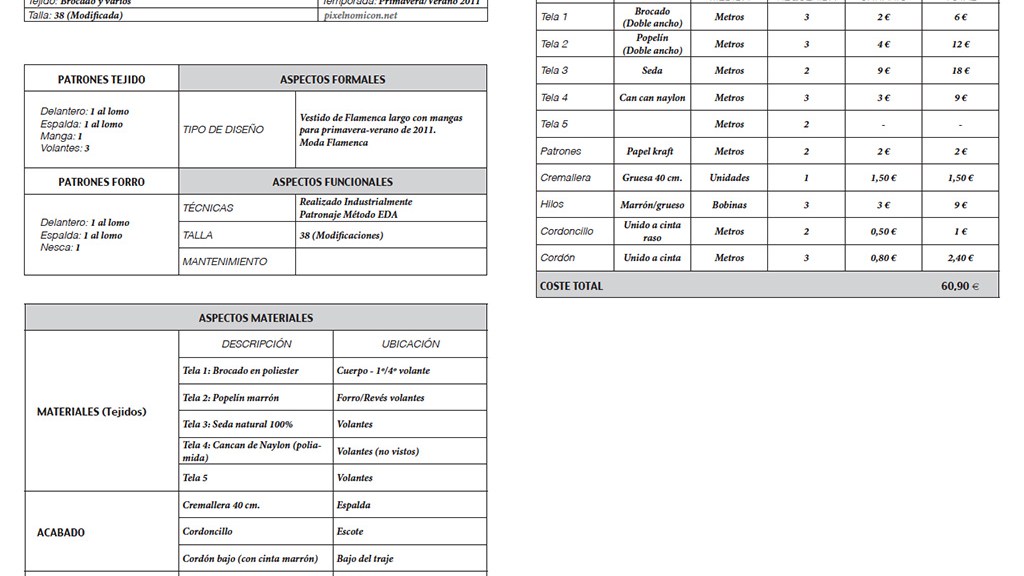

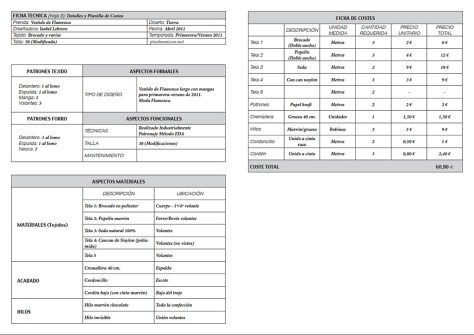

4. Colocamos las tablas en su lugar.

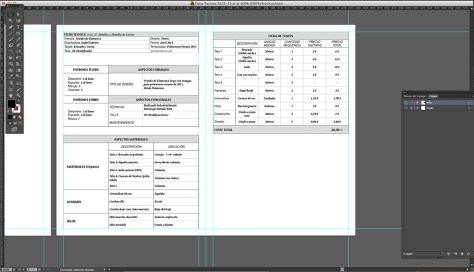

Si preferimos hacer el montaje final en Illustrator, podemos crear las tablas en InDesign, que es más sencillo, y copiarlas y pegarlas en Illustrator. A veces nos da un problema al hacer esto: Algunos textos se convierten en trazados vectoriales y no se pueden editar.

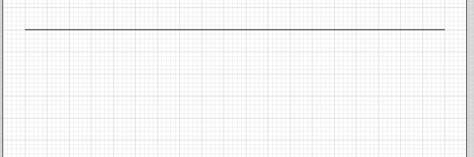

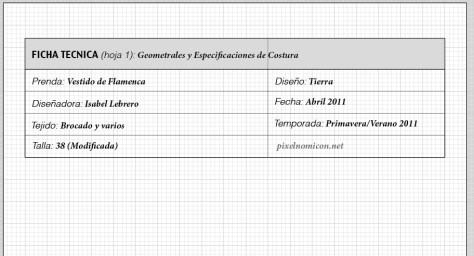

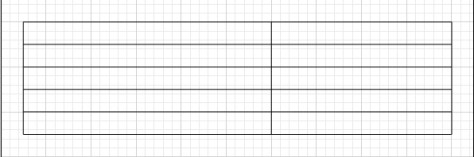

Como Illustrator no permite el uso de tablas, solo de distribuir las cajas de texto en filas y columnas, debemos crear las tablas «a mano», esto es, crear líneas, agruparlas, y escribir y colocar el texto independientemente.
Esta opción es mucho más difícil y lenta. Recomendamos usar la Cuadrícula y la opción «Ajustar a Cuadrícula»
En la siguiente entrada podemos ver cómo realizar los dibujos en plano para incorporarlos a la Ficha técnica. Pulsar aquí para ir a la entrada.
Un requerimiento muy importante para el Diseño de Moda es realizar la Ficha Técnica de la prenda.
Vamos a crear una Ficha Técnica partiendo de los bocetos realizados por la alumna Isabel Lebrero, estudiante del Ciclo de Estilismo de Indumentaria de la Escuela de Arte de Cádiz durante el curso 2010-11.
Lo primero es tener claro qué queremos realizar, y para ello usamos el boceto a mano que realizó la alumna para en sucesivas clases realizar los diseños usando el ordenador, con la suite de Adobe.
El documento va a constar de tres páginas:
A continuación mostramos el dibujo a mano que realizó Isabel Lebrero, que usaremos de base para digitalizar nuestra ficha Técnica.
Puede ver la segunda parte de este ejercicio (Tablas) pulsando en este enlace
Uno de los requerimientos de un Proyecto de Diseño de Moda, es la realización de una Ficha Técnica.
Cada diseñador o empresa de moda tiene un modo particular de realizar sus fichas técnicas de las prendas. De todos modos siempre se suele añadir al lado del diseño estilizado el despiece de las prendas que lo componen representados en plano para que el patronista o confeccionista pueda interpretar mejor el diseño. También se pueden añadir detalles a incluir en las prendas (cremalleras, cierres especiales, bolsillos… etc)
Podemos distinguir entre Ficha Artística y Ficha Técnica:
La ficha artística comprende uno o más figurines o dibujos del modelo y, como mínimo, uno de ellos en movimiento. Los figurines deben dar suficiente idea acerca de la prenda completa o del conjunto de prendas que visten el figurín; idea sobre el colorido, las formas (volúmenes, caída, estructuración, silueta) y ciertos aspectos intangibles, como ligereza o pesadez, armonía o sorpresa, juventud o madurez, humor o seriedad, etc.
La ficha técnica es el esquema técnico del modelo, con información gráfica (bocetos, dibujos) y literal (anotaciones, medidas, etc.).
La ficha técnica debe contener, al menos:
Pueden seguir la creación paso a paso de una Ficha Técnica con Illustrator, Photoshop e InDesign en nuestro propio blog:
Parte 4: Figurín (en construcción)
Estos son algunos ejemplos:
Junto al diseño en plano también se incluyen varias opciones de color o muestras del tejido en el cual se pueden confeccionar.
También podemos crear Fichas Técnicas de Complementos:
El despiece de prendas consiste en que cada una de las prendas esten figuradas de manera geométrica, ósea bidimensional. Como si fuera figuras planas, para que el jefe de taller en una fabrica, pueda entender en que consiste la prenda, cuales son sus partes, donde van las costuras, etc. Si es una prenda «complicada» que tiene apliques de telas o mucho recorte, se despiezan las partes para ser identificadas.
Puedes ver otros ejemplos de fichas técnicas si haces una búsqueda con el término «flats» en http://www.styleportfolios.com, así como en marisamoda.blogspot.com.
